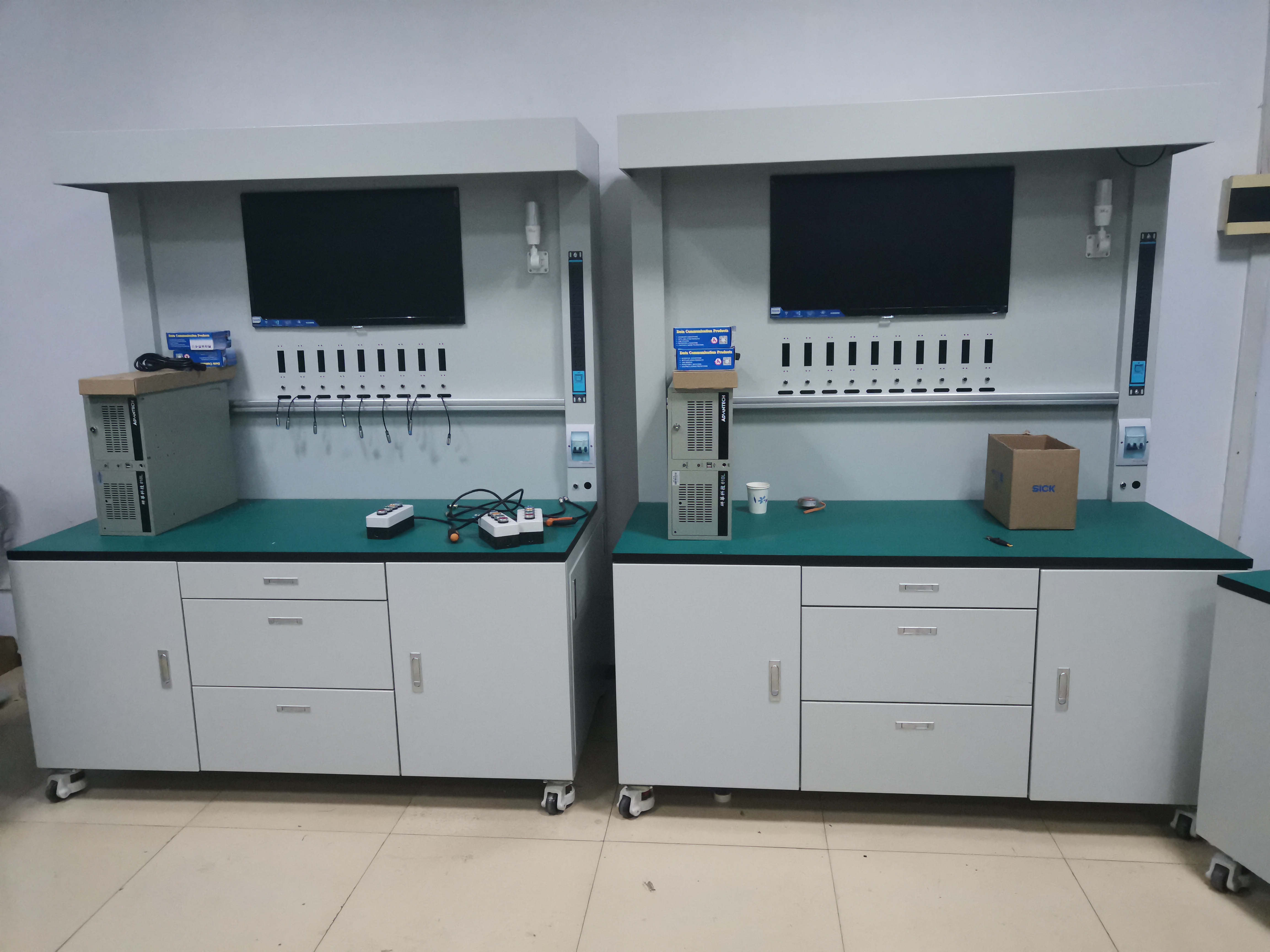

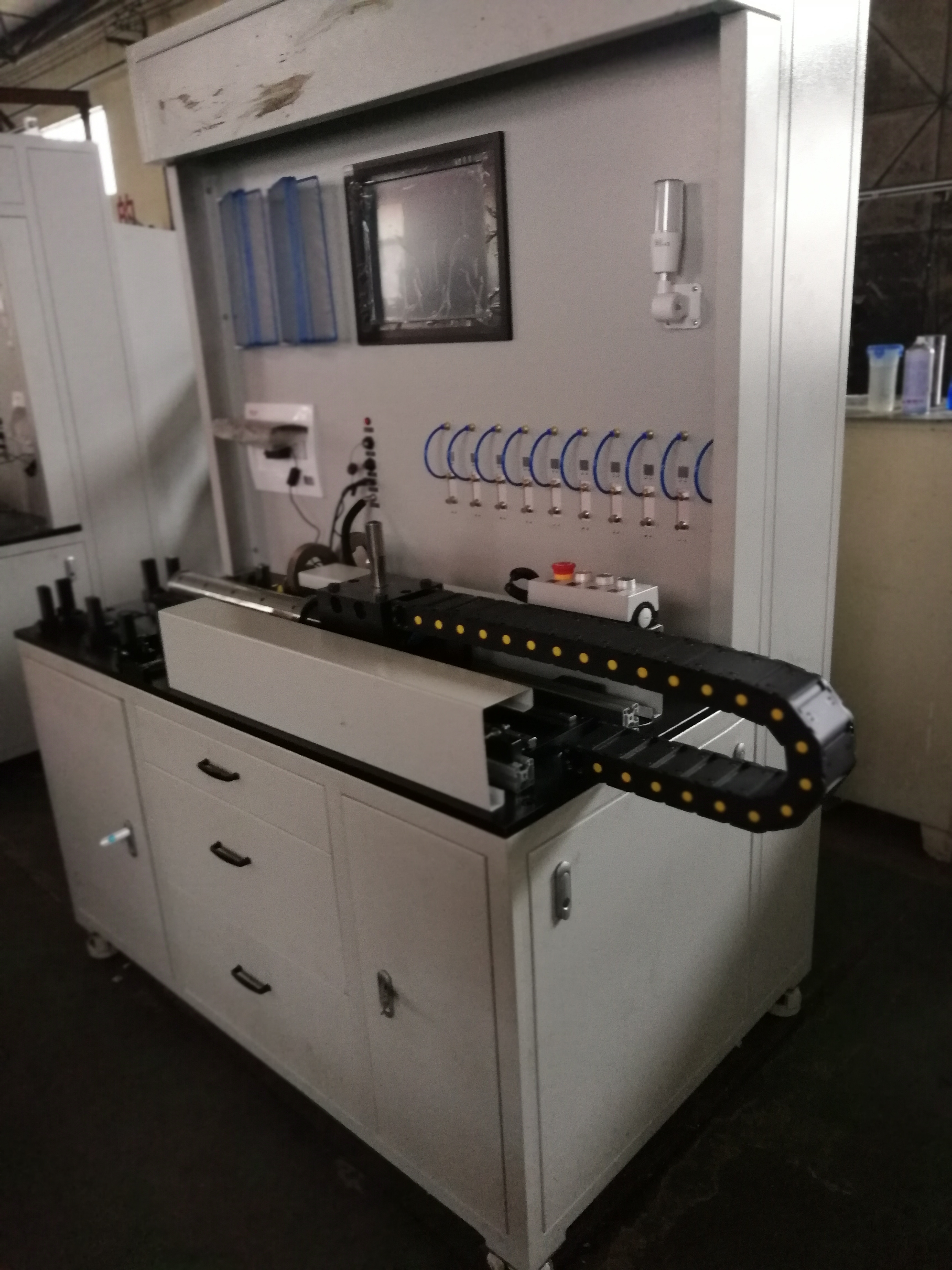

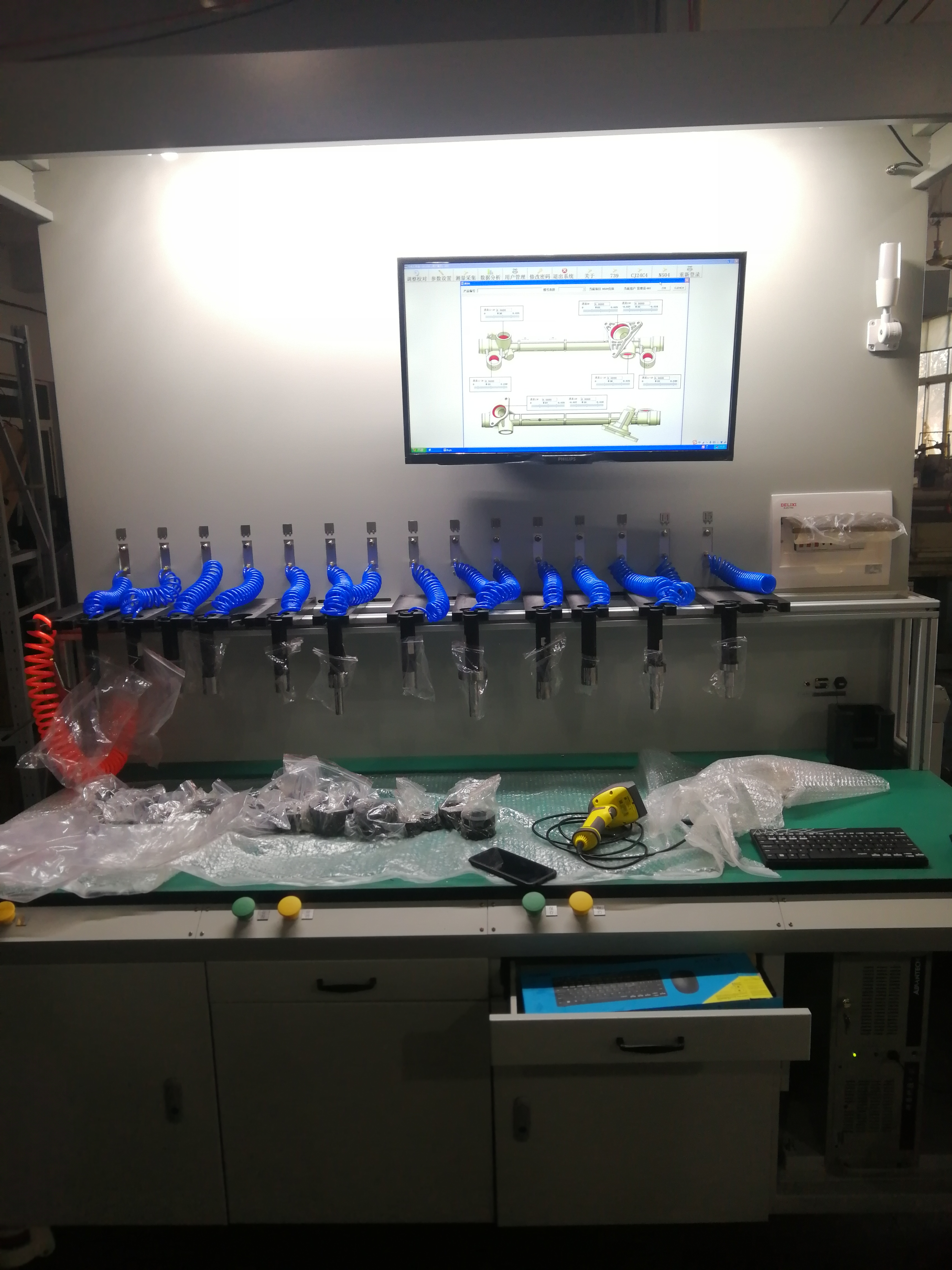

SPC工作站 變速箱殼體空調壓縮機綜合檢測站

簡介：圖片供參考，以實物要求為準

SPC綜合檢測站

變速箱殼體，空調壓縮機等殼體孔徑測量spc數據分析。氣動測量，或者電子測頭測量方式精度0.001mm

工作站的氣電測量原理是利用噴嘴體與被測工件之間微小間隙的變化會引起氣體壓力變化，經氣電轉換器把氣體壓力變化轉換為電壓信號。將這種電壓信號送至AD板卡對模擬電信號量進行數據和數字處理，并采用工控機技術，建立Access數據庫，軟件界面可直接顯示各通道被測尺寸的測量值。根據預先設定的工件尺寸公差界限，用軟件模擬光柱及顏色指示出被測工件合格與否，操作簡便直觀。并配有外接雙色報警燈指示被測工件狀態結果。測量數據通過外接觸發按鈕保存到歷史數據庫中，以方便提供給后期質量管理人員對相應產品測量數據的追朔與查詢。

測量過程說明

⑴ 設置產品規格參數；

⑵ 用上下標準件調整并校正系統零位和倍率；

⑶ 取下測頭，與該測頭對應的接近開關感應到信號反饋給計算機，計算機通過軟件

編程控制與該測頭對應的電磁閥啟動，測頭通氣，可對工件進行相應參數的檢測。

操作人員手持氣動測量頭或電子塞規并放在測量部位，即刻顯示測量結果，按下

手柄上的保存按鈕，數據保存完成，測量完成后，將測頭放回對應的懸掛架上，

接近開關反饋信號，此測頭氣流自動斷開，測量完畢；依次逐一測量各通道參數；

⑷ 自動校準過程：本測量系統可以把所有標準件放入通氣狀態的測頭后，按下外接

校準按鈕或點擊屏幕上的一鍵校正按鈕，自動校準通道的倍率；

⑸ 測量過程中有雙色報警燈實時顯示通道判斷結果，OK 亮綠燈，NG 亮紅燈并發出

蜂鳴報警聲。所有測量數據可通過工控機的 USB 接口進行數據備份存檔；

⑹ 數據保存說明：放入工件并按下手柄測量按鈕軟件開始動態采數據，再次按下

手柄測量按鈕測量值鎖定，當工件所有孔位測量值都鎖定時按下總的保存按鈕，

將鎖定的測量值保存至歷史數據庫，這樣保證了工件數據的準確性。

⑺ SPC 分析說明：所有統計分析是以鎖定的工件實際值進行運算處理，建立報表；

是針對工件的各個測量部進行分析計算，如工件上有多個測量部時，可通過軟件

篩選通道，并設定該通道的測量個數建立新項目數據報表對整個工件的各測量部

進行分析評定。

定制

有類似產品需求，可咨詢我們，安排專門負責此產品的工程師與您對接
